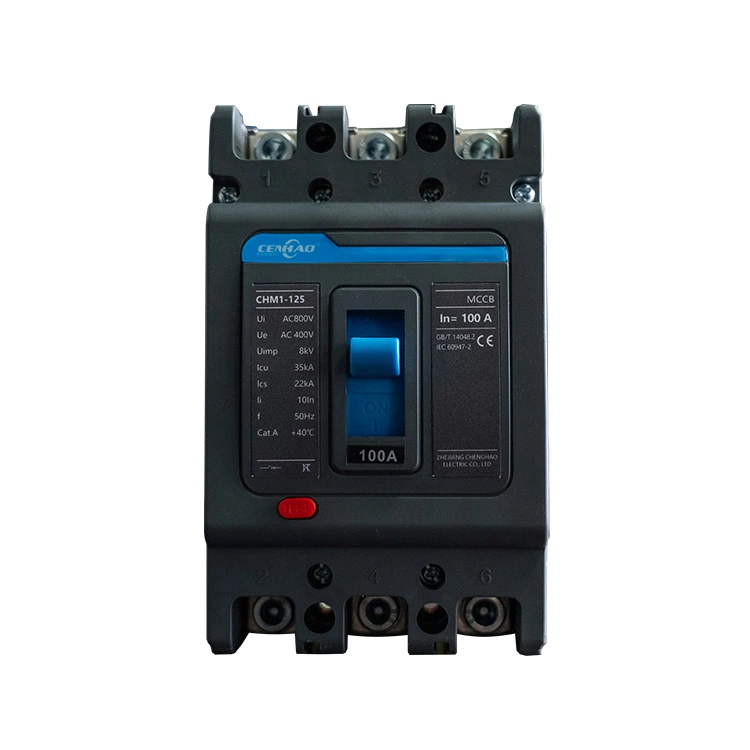

قاطع الدائرة المصبوب

التعريف والوظيفة:

قاطع الدائرة المصبوب (MCCB) هو جهاز حماية كهربائي يستخدم بشكل أساسي في أنظمة توزيع الطاقة ذات الجهد المنخفض. تشمل وظائفه ما يلي:

قطع التيار تلقائيًا، خاصةً عندما يتجاوز قيمة الرحلة المحددة.

توصيل ونقل وفصل التيار في ظل الظروف العادية، مع الفصل السريع في ظل الظروف غير الطبيعية مثل الحمل الزائد والقصر الكهربائي لضمان سلامة الدائرة.

تعتبر قواطع الدائرة المتساوية المقاومة للتيار مناسبة لدوائر شبكة الطاقة ذات التيار المستمر بجهد مقدر يتراوح من 250 فولت إلى 1000 فولت وتيارات مقدرة تتراوح من 10 أمبير إلى 1250 أمبير. وهي توفر:

حماية من التحميل الزائد مع التأخير الطويل.

حماية من الدوائر القصيرة مع استجابة فورية، ضرورية لتوزيع الطاقة الكهربائية وحماية الخطوط ومعدات الطاقة من الأعطال.

تتضمن الميزات الرئيسية لـ MCCBs ما يلي:

وظائف الإغلاق والفصل السريعة في آلية التشغيل الخاصة بها.

هيكل مدمج، حجم صغير، وسهولة في الاستخدام.

نظام إطفاء القوس التلامسي مع جهات اتصال متحركة وثابتة مصمم على مبدأ الموصلات المتوازية. يمكن فصل جهات الاتصال الثابتة (النوع H) بسرعة أثناء التيارات العالية.

المكونات المحيطة بالاتصالات المتحركة والثابتة مصنوعة من مواد ذات مقاومة عالية للقوس الكهربائي لتسهيل إطفاء القوس الكهربائي بسرعة.

من أجل التشغيل الأمثل، تتطلب قواطع الدائرة المتزامنة (MCCBs) ما يلي:

ارتفاع التثبيت أقل من 2000 متر.

درجات حرارة الهواء المحيطة لا تتجاوز +40 درجة أو تقل عن -5 درجة، مع متوسط ​​24- ساعة لا يتجاوز +35 درجة (باستثناء الطلبات الخاصة).

الرطوبة النسبية في موقع التركيب لا تزيد عن 50% عند +40 درجة، مع السماح بمستويات أعلى عند درجات حرارة أقل.
